氮化硼制品在工業(yè)上占有很大的地位，制作氮化硼制品有兩種方法，下面小編給你介紹。如果你想更多地了解氮化硼，不要錯過這一期。

　　制造氮化硼制品有冷壓燒結(jié)法和熱壓燒結(jié)法，這里介紹熱壓燒結(jié)法。將小于0的氮化硼細粉與少量添加劑混合均勻，在壓力為100-150兆帕的等靜壓機中預(yù)壓一次，然后粉碎至小于0。5毫米材料，放入石墨模具中，在碳管加熱的熱壓爐中加熱加壓，溫度高為1600 ~1900，壓力為20 ~ 25兆帕，保溫幾分鐘至1小時。
　　冷卻和加工。這里需要指出的是，b2o3的存在與否對產(chǎn)品的性能有很大的影響。B2o3不存在，很難獲得高密度，但耐水性好。然而，在b2o3的存在下，產(chǎn)品易于壓實，但其對水的穩(wěn)定性變差。因此，對于不含B203(熱壓難以燒結(jié))的純氮化硼，需要加入適量的粘結(jié)劑，如B203、磷酸硼或CaO- B203-A1203等。并用促使燒結(jié)而不影響產(chǎn)品的穩(wěn)定性；對于B203含量高的氮化硼粉末，應(yīng)加入適量的穩(wěn)定劑，或者對于B203含量高的氮化硼制品，熱壓后應(yīng)在真空或氬氣和氮氣氣氛中進行高溫處理，使B203揮發(fā)。添加劑對氮化硼易燒性和穩(wěn)定性的影響。

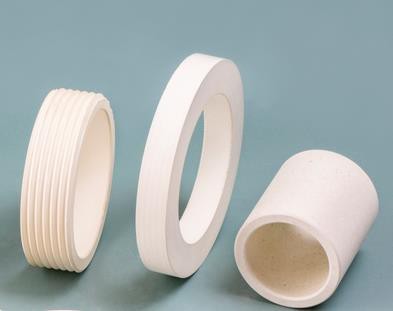

　　氮化硼制品具有優(yōu)異的抗熱震性、高電阻率、高導(dǎo)熱性、良好的化學(xué)惰性、高耐熱性、優(yōu)異的潤滑性能-低摩擦系數(shù)、非潤濕性(不氧化)、高介電擊穿強度和優(yōu)異的可加工性。
　　以上是氮化硼制品的制作方法如果你想了解氮化硼，可以看看公司的新聞，希望對你有幫助。
小編：Lynn
